Ei! Se você deseja instalar fibra OM3 10G em seu teto, você veio ao lugar certo. Sou fornecedor de produtos de fibra OM3 10G e tenho muita experiência prática com esse material. Neste blog, explicarei todo o processo passo a passo.
Por que fibra OM3 10G?
Primeiro, vamos falar sobre por que a fibra OM3 10G é uma ótima escolha. A fibra OM3 foi projetada para transmissão de dados em alta velocidade, capaz de suportar Ethernet de 10 Gigabit até 300 metros. É perfeito para data centers, escritórios e outros locais onde você precisa de conexões de rede rápidas e confiáveis. Esteja você configurando uma nova rede ou atualizando uma existente, a fibra OM3 10G pode oferecer o desempenho que você precisa.
Planejando a instalação
Antes de começar a puxar os cabos pelo teto, você precisa fazer um planejamento.
Pesquisa do local
O primeiro passo é realizar uma pesquisa no local. Caminhe pela área onde deseja instalar a fibra. Procure obstáculos como dutos de ventilação, fios elétricos ou vigas estruturais que possam atrapalhar. Anote a localização dos seus equipamentos de rede, como switches e servidores, e planeje as rotas mais curtas e diretas para os cabos de fibra.
Cálculo do comprimento do cabo
Meça a distância entre o seu equipamento de rede e os endpoints onde deseja instalar a fibra. Adicione um pouco mais de comprimento (cerca de 10 a 15%) para compensar quaisquer dobras ou torções no cabo. Isso garantirá que você tenha cabo suficiente para trabalhar e que não acabe com um cabo muito curto.
Quantidade de cabos
Determine quantos cabos você precisa. Isso depende do número de conexões que você deseja fazer. Se você estiver configurando uma rede de pequeno escritório, talvez precise apenas de alguns cabos. Mas para um data center grande, você pode precisar de dezenas ou até centenas de cabos.
Reunindo as ferramentas e materiais
Depois de concluir a fase de planejamento, é hora de reunir as ferramentas e materiais necessários para a instalação.
Ferramentas
- Extrator de cabo de fibra: Isto é usado para puxar os cabos de fibra através do teto. Você pode alugar um em uma loja de aluguel de equipamentos local, se não tiver um.
- Cortadores de cabos: Para cortar os cabos de fibra no comprimento certo.
- Abraçadeiras: São usados para fixar os cabos no lugar.
- Cutelo de fibra óptica: Para cortar e preparar as pontas da fibra.
- Splicer de fusão ou Splicer mecânico: Dependendo da sua preferência e do tipo de emenda que você precisa fazer.
- Equipamento de teste: Como um refletômetro óptico no domínio do tempo (OTDR) e uma fonte de luz e medidor de potência para testar as conexões de fibra.
Materiais

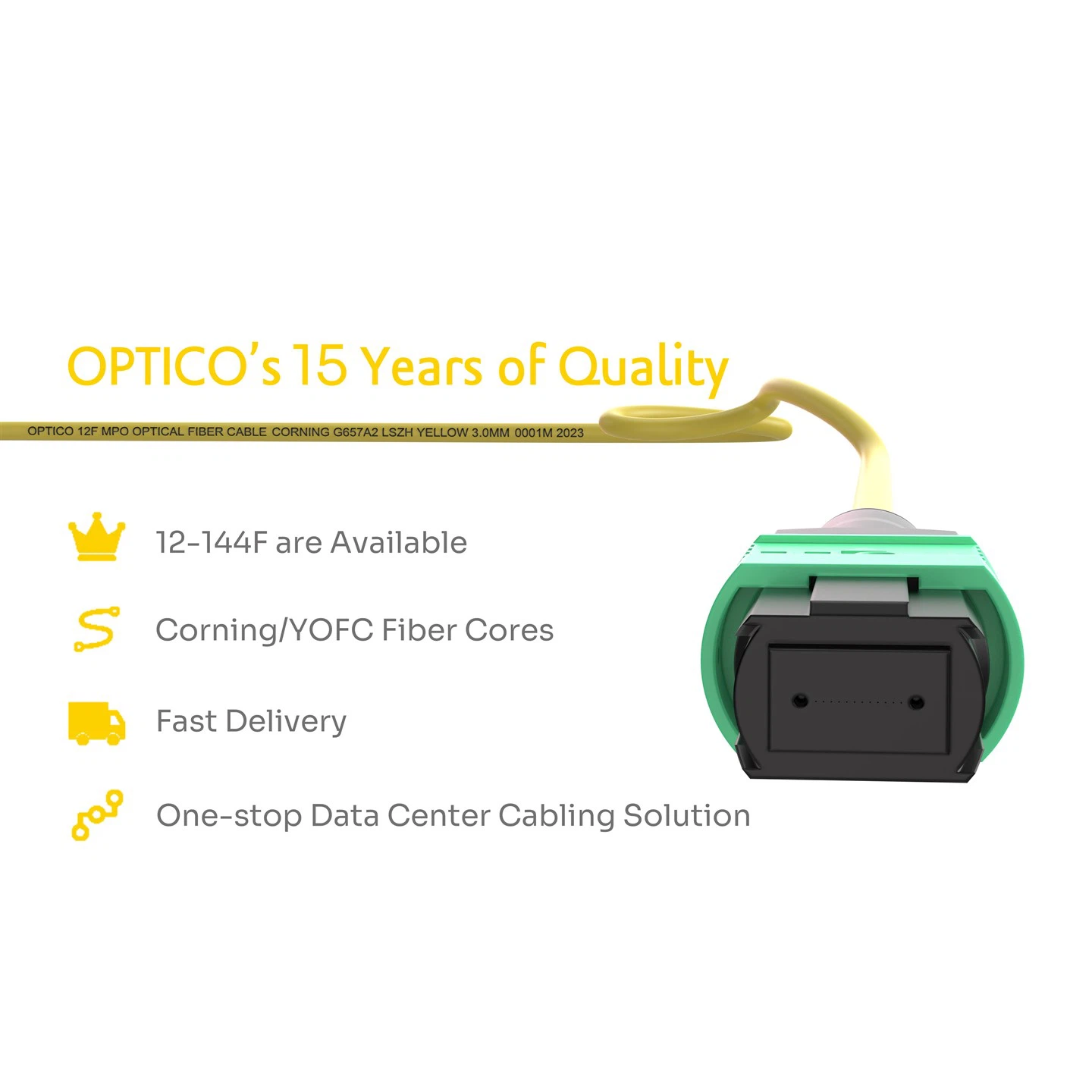

- Cabos de fibra OM3 10G: Claro, você precisará dos próprios cabos de fibra. Oferecemos uma ampla variedade de cabos de fibra OM3 10G, incluindo24F 2x12F MTP MPO ao cabo OM5 do remendo da espinha dorsal de 3x8F MTP MPO,12F MTP OS2 Patch Cord Fêmea, e8F MPO - Cabo Tronco Fêmea MPO OM4.
- Conectores de fibra: certifique-se de ter o tipo certo de conectores para seus cabos.
- Acessórios para gerenciamento de cabos: como bandejas de cabos, racks e painéis de conexão para manter seus cabos organizados.
Instalando os cabos de fibra
Agora, vamos entrar no processo de instalação real.
Preparando o teto
Se o seu teto for acessível, remova as placas ou painéis do teto nas áreas onde você instalará os cabos de fibra. Isso lhe dará acesso fácil ao espaço acima do teto. Se o seu teto não estiver acessível, pode ser necessário usar uma ferramenta de pesca de cabos para puxar os cabos pelo teto.
Puxando os cabos
Conecte o cabo de fibra ao extrator de cabo. Comece no local do seu equipamento de rede e puxe lentamente o cabo pelo teto ao longo da rota planejada. Certifique-se de puxar o cabo com cuidado para evitar danificá-lo. Ao puxar o cabo, use braçadeiras para prendê-lo às vigas do teto ou outras estruturas de suporte em intervalos regulares.
Emendando os cabos
Depois de puxar os cabos até as pontas, é hora de emendá-los. Se você estiver usando um splicer de fusão, limpe as pontas da fibra com um pano sem fiapos e álcool. Em seguida, use o cortador de fibra óptica para fazer um corte limpo nas pontas da fibra. Coloque as pontas da fibra na máquina de fusão e siga as instruções do fabricante para fazer a emenda. Se você estiver usando um splicer mecânico, o processo é um pouco diferente, mas ainda é relativamente simples.
Terminando os Cabos
Depois de emendar os cabos, você precisa terminá-los com conectores. Limpe novamente as pontas da fibra e insira-as nos conectores. Siga as instruções que acompanham os conectores para instalá-los corretamente.
Testando a instalação
Depois de instalar e terminar os cabos de fibra, é crucial testar a instalação para ter certeza de que tudo está funcionando corretamente.
Inspeção Visual
Primeiro, faça uma inspeção visual dos cabos e conectores. Procure sinais de danos, como cortes ou dobras nos cabos ou conectores soltos.
Teste Óptico
Use um OTDR para medir a perda dos cabos de fibra. O OTDR enviará um pulso de luz através do cabo e medirá a quantidade de luz refletida de volta. Isso lhe dará uma ideia da qualidade do cabo e de quaisquer emendas ou conectores. Além disso, use uma fonte de luz e um medidor de potência para medir a potência do sinal de luz nas extremidades do cabo. A potência deve estar dentro da faixa aceitável para sua rede.
Gerenciamento de cabos
O gerenciamento adequado dos cabos é essencial para uma instalação bem-sucedida. Use bandejas de cabos e racks para organizar os cabos. Identifique os cabos claramente para que você possa identificá-los facilmente no futuro. Isso tornará mais fácil solucionar quaisquer problemas que possam surgir e realizar manutenções na rede.
Considerações Finais
Instalar fibra OM3 10G em um teto pode ser um projeto desafiador, mas gratificante. Seguindo estas etapas e usando as ferramentas e materiais corretos, você pode garantir uma instalação bem-sucedida. Se você tiver alguma dúvida ou precisar de ajuda com a instalação da fibra OM3 10G, não hesite em entrar em contato. Estamos aqui para apoiá-lo em cada etapa do caminho. Quer você seja proprietário de uma pequena empresa que deseja atualizar sua rede ou seja um operador de data center em grande escala, temos os produtos e a experiência para atender às suas necessidades. Entre em contato conosco para discutir suas necessidades e vamos trabalhar juntos para colocar sua rede em funcionamento em alta velocidade.
Referências
- "Manual de instalação de fibra óptica"
- Manuais do fabricante para ferramentas e materiais de fibra óptica
