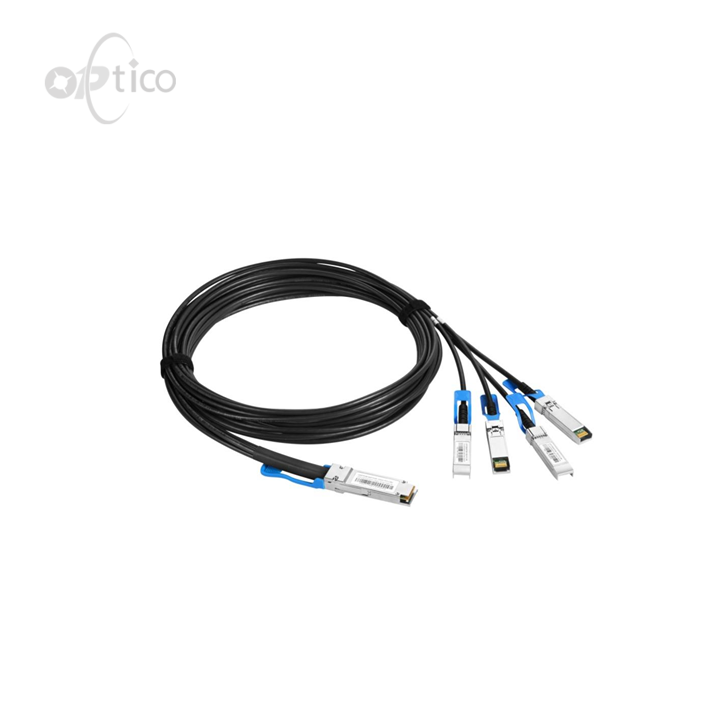

Cabo DAC 100G QSFP28 a 4xSFP28
O conjunto de cabo de cobre passivo QSFP28 apresenta oito pares de cobre diferenciais, fornecendo quatro canais de transmissão de dados a velocidades de até 28 Gbps por canal e atende aos requisitos de 100 G Ethernet, 25 G Ethernet e InfiniBand Enhanced Data Rate (EDR). de 26AWG a 30AWG - este conjunto de cabo de cobre 100G apresenta baixa perda de inserção e baixa diafonia.
Projetado para aplicações nos mercados de data center, redes e telecomunicações que exigem uma montagem de cabo confiável e de alta velocidade, este produto de próxima geração compartilha a mesma interface de acoplamento com QSFP mais fator de forma, tornando-o compatível com as portas QSFP existentes. O QSFP28 pode ser usado com aplicações 10G e 14G atuais com margem de integridade de sinal substancial.
| Parâmetro | Symol | mín. | Tipo. | máx. | Unidade | Observação |
| Impedância Diferencial | RIN, PP | 90 | 100 | 110 | Ώ | |
| Perda de inserção | SDD21 | 8 | 22.48 | dB | Em 12,8906 GHz | |
| Perda de Retorno Diferencial | SDD11 | 12.45 | Ver 1 | dB | Em 0,05 a 4,1 GHz | |
| SDD22 | 3.12 | Ver2 | dB | De 4,1 a 19 GHz | ||
| Modo comum para | SCC11 | 2 | dB | |||
| Modo comum | Em 0,2 a 19 GHz | |||||
| Perda de retorno de saída | SCC22 | |||||
| Diferencial para modo comum | SCD11 | 12 | Ver3 | dB | Em 00,01 a 12,89 GHz | |
| Perda de retorno | SCD22 | 10.58 | Ver4 | Em 12,89 a 19 GHz | ||
| 10 | Em 00,01 a 12,89 GHz | |||||
| Diferencial para perda de conversão de modo comum | SCD21-IL | Ver5 | dB | |||
| Margem Operacional do Canal | COM | 3 | dB | De 15,7 a 19 GHz |
Características dos produtos
- Compatível com IEEE 802.3bj, IEEE 802.3by e InfiniBand EDR
- Suporta taxas de dados agregadas de 100 Gbps
- Construção otimizada para minimizar a perda de inserção e interferência
- Compatível com versões anteriores com conectores e gaiolas QSFP plus existentes
- Design de trava deslizante de puxar para liberar
- Cabo de 26AWG a 30AWG
- Configurações de montagem reta e quebrada disponíveis
- A terminação personalizada da trança do cabo limita a radiação EMI
- Mapeamento EEPROM personalizável para assinatura de cabo
- Compatível com RoHS
Produtos Aplicações
- Switches, servidores e roteadores
- Redes de Data Center
- Redes de área de armazenamento
- Computação de alto desempenho
- Infraestrutura de telecomunicações e wireless
- Diagnóstico médico e redes
- Equipamento de teste e medição
Definição da função do pino SFP28
| Alfinete | Lógica | Símbolo | Nome/Descrição | Notas |
| 1 | VeeT | |||
| 2 | LV-TTL-O | TX_Falha | 1 | |
| 3 | LV-TTL-I | TX_DIS | 2 | |
| 4 | LV-TTL-E/S | SDA | ||
| 5 | LV-TTL-I | SCL | ||
| 6 | MOD-DEF0 | Módulo presente, conecte ao VeeT | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LO | perda de sinal | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | VeeR | Terra do receptor | ||
| 11 | VeeR | Terra do receptor | ||
| 12 | CML-O | RD- | Dados do receptor invertidos | |
| 13 | CML-O | RD mais | Dados do receptor não invertidos | |
| 14 | VeeR | Terra do receptor | ||
| 15 | VccR | Fornecimento do receptor 3,3V | ||
| 16 | VccT | Fornecimento do receptor 3,3V | ||
| 17 | VeeT | Alimentação do transmissor 3,3V | ||
| 18 | CML-I | TD mais | Dados do transmissor não invertidos | |
| 19 | CML_I | TD- | Dados do transmissor invertidos | |
| 20 | VeeT | Aterramento do transmissor |
Descrição dos produtos
Especificações mecânicas do cabo DAC 100G
Conformidade regulamentar do cabo 100G DAC
| Recurso | Método de teste | Desempenho |
| Descarga Eletrostática (ESD) nos Pinos Elétricos | MIL-STD-883C Método 3015.7 | Class 1(>2000 Volts) |
| Interferência Eletromagnética (EMI) | FCC Classe B | Em conformidade com os padrões |
| CENELEC EN55022 Classe B | ||
| CISPR22 ITE Classe B | ||
| Imunidade à RF (RFI) | IEC61000-4-3 | Normalmente não mostra nenhum efeito mensurável de uma varredura de campo de 10V/m de 80 a 1000MHz |
| Conformidade RoHS | Diretiva RoHS 2011/6/5/EU e suas Diretivas de Alteração | Compatível com RoHS 6/6 |
