IP67 IP67 ODVA DUPLEX LC Patchcord LC Patchcord
Os conjuntos de cabos de fibra de fibra LC de fibra LC da Odva Duplex selados estão disponíveis no modo único e na versão multimodo, este ODVA LC é um cabo de fibra de uso externo típico, adequado para diferentes temperaturas e clima, especialmente ideal para o uso de ambiente e ambiente. Os cabos duplex odva LC produzidos pelo Optico são projetados de acordo com o padrão IEC 61076-3-106, integrados aos nossos conectores de fibra LC de qualidade com baixa perda óptica; e projetamos um corpo de base Odva-Sc/LC/MPO, juntamente com o suporte de gabinete de pecenna, somos a base, com o suporte, o suporte de gabinete 3-SPOT, em conjunto, com o suporte, com o suporte de base, a base de 3,20, em conjunto com o suporte de gabinete, a base de 3,20. Rádios e aplicações de fibra para a antena. O produto, no entanto, não se limita às aplicações acima. Os conjuntos de cabos existentes ODVA-LC fornecidos pela Optico até passaram testes como névoa de sal, vibração e choque e atendimento da classe de proteção IP68.
Parâmetro de produtos
| Item | Parâmetro |
| Tipo de cabo de fibra | Duplex (cabo blindado está disponível) |
| Modo de fibra | Modo único; Multimodo |
| Marca de fibra | Corning/yofc/personalizado |
| Conector a | Odva LC |
| Conector b | Odva LC |
| polonês | UPC |
| Jaqueta a cabo | PVC/LSZH |
| Jaqueta de cabo externo (mm) | 5.0±0.2/7.0±0.3 |
| Raio mínimo de flexão | 10d/20d (estático/dinâmico) |
Especificações ópticas de produtos
| Teste óptico | Parâmetro |
| Perda de inserção (dB) | <0.25 |
| Perda de retorno (dB) | Modo único: maior ou igual a 60dB (APC); Maior ou igual a 50 (UPC); multimodo: maior ou igual a 30dB |
| Comprimento de onda (nm) | 850/1310/1550 |
| Força de tração (n) | 600 (de longo prazo)/1000 (curto prazo) |
| Temperatura operacional (grau) | -40~+85 |
| Temperatura de armazenamento (grau) | -20~+70 |
Referência de opções de cabo

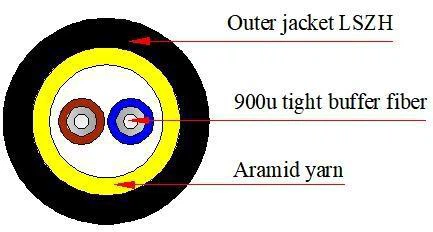

Versão1: 5,0 ± 0,2mm sem blindagem
| Contagem de cabos | Diâmetro da bainha fora (mm) | Peso (kg/km) | Min. Força de tração permitida (n) | Min. Lowable Crush Load (N/100mm) | Min.Bending Radius (mm) | Temperatura de armazenamento (grau) | |||
| 2 | 5.0±0.2 | 30 | 800 | 400 | 2000 | 1000 | 20D | 10D | -20~+70 |

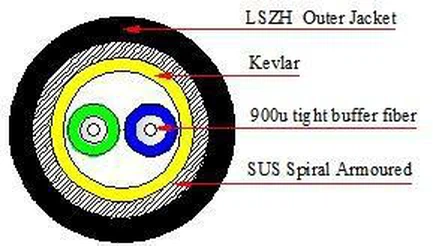

Versão2: 5,0 ± 0,2 mm blindado
| Contagem de cabos | Diâmetro da bainha fora (mm) | Peso (kg/km) | Min. Força de tração permitida (n) | Min. Lowable Crush Load (N/100mm) | Min.Bending Radius (mm) | Temperatura de armazenamento (grau) | |||
| 2 | 5.0±0.2 | 45 | 400 | 800 | 2000 | 3000 | 20D | 10D | -20~+70 |
Versão3: 7,0 ± 0,3mm sem blindagem
| Contagem de cabos | Diâmetro da bainha fora (mm) | Peso (kg/km) | Min. Força de tração permitida (n) | Min. Lowable Crush Load (N/100mm) | Min.Bending Radius (mm) | Temperatura de armazenamento (grau) | |||
| 2 | 7.0±0.3 | 50 | 600 | 1000 | 1000 | 2000 | 20D | 10D | -20~+70 |

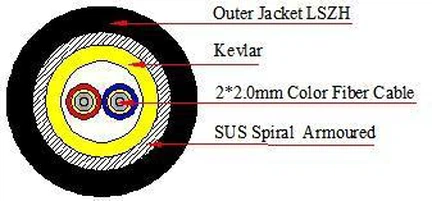

Versão4: 7,0 ± 0,3mm blindado
| Contagem de cabos | Diâmetro da bainha fora (mm) | Peso (kg/km) | Min. Força de tração permitida (n) | Min. Lowable Crush Load (N/100mm) | Min.Bending Radius (mm) | Temperatura de armazenamento (grau) | |||
| 2 | 5.0±0.2 | 68 | 600 | 1000 | 2000 | 3000 | 20D | 10D | -20~+70 |
Visão geral da característica óptica
| Item | Parâmetro | Referência | |
| Modo único | Modo multi | ||
| Perda de inserção | Normalmente menor ou igual a 0,15dB; Máx. Menor ou igual a 0,25dB |
Normalmente menor ou igual a 0,15dB; Máx. Menor ou igual a 0,25dB | IEC 61300-3-34 |
| Perda de retorno | Maior ou igual a 60dB (APC) maior ou igual a 50dB (UPC) | Maior ou igual a 30dB (UPC) | IEC 61300-3-6 |

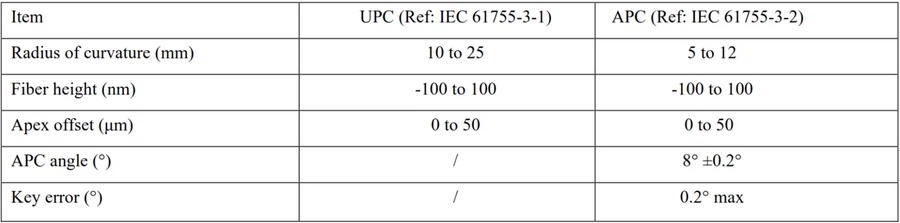

Geometria de face final (LC)
Qualidade da superfície final (modo único)
Qualidade da superfície final (multi-moda)
Recursos de produtos
-40 grau ~ +85 grau (1000 vezes o teste de plug)
IP67 à prova de água/poeira e resistência à corrosão
O material no cabo do jumper é para qualquer tempo e uvresistente
Desempenho mecânico 61754-4 padrão
A confiança da nossa marca vem de uma equipe de produção forte
Aplicativo

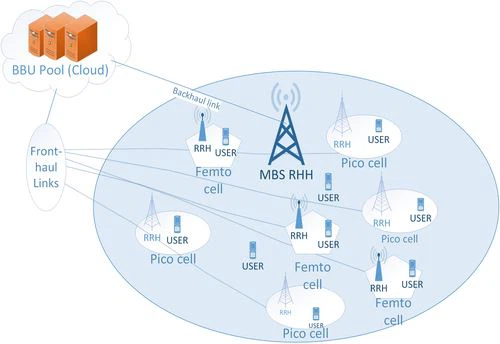

Para conexão entre a caixa de distribuição e RRH

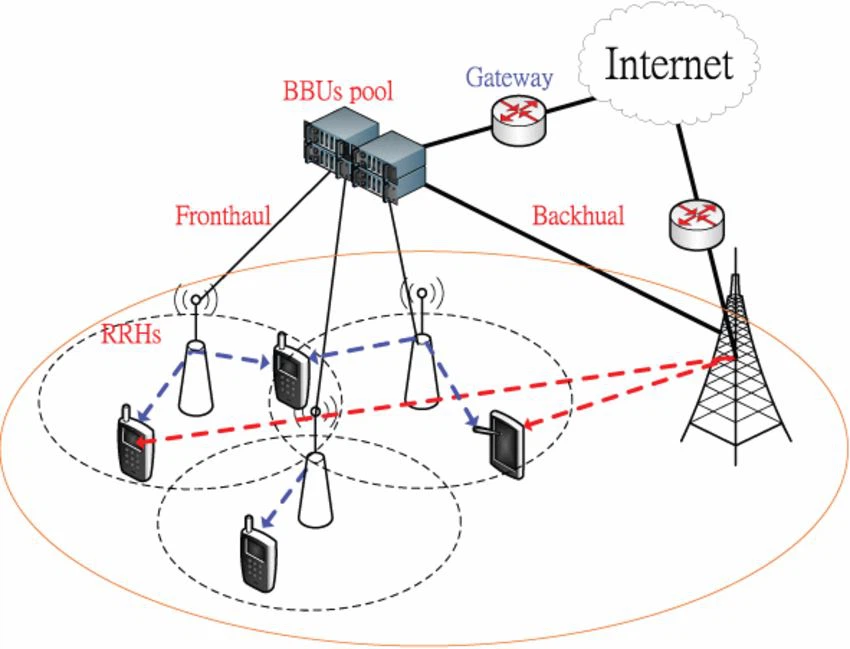

Ao ar livre multiuso

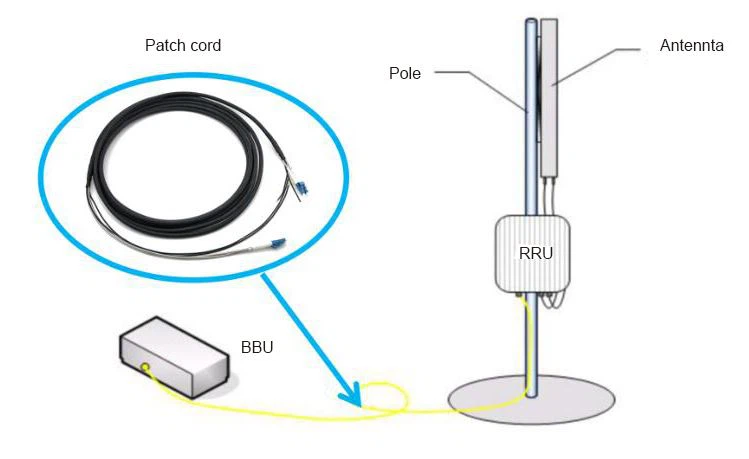

FTTA ao ar livre
100% testado antes da entrega
Teste 3D

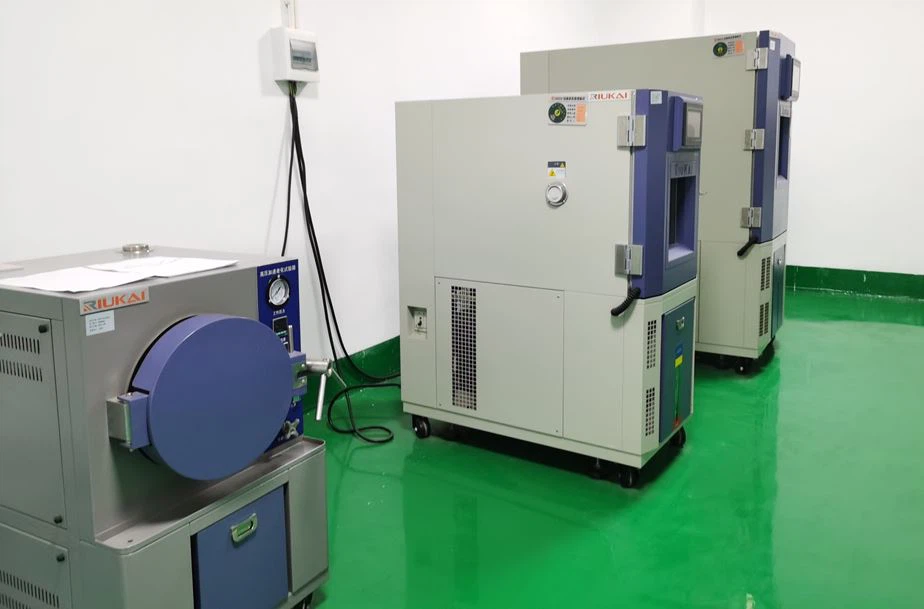

Teste de temperatura alta baixa
Teste IL/RL
Certificados
CE
CPR
ISO
Rohs
Camas completas de testes de confiabilidade de laboratório de terceiros
Teste de acoplamento
Teste de queda
Teste de durabilidade
Teste de temperatura e umidade de alta constante
Teste de temperatura alta baixa
Teste de perda
Teste de inspeção de seção transversal micro
Resistente ao teste de flexão repetido
Teste de queima vertical único
Teste de mudança de temperatura
Teste UV
Como podemos ficar ao seu lado
Resposta rápida dentro de 24 horas
Serviço de consultoria individual
Suporte profissional para a equipe técnica (o RL pode até atingir os conectores de 85dB/ grau B)
Controle de qualidade super rigoroso (experimento real de 1000 vezes plug)
Enorme capacidade de produção
Nunca mude os preços arbitrariamente
7-15 dias
A Optico pode fornecer uma gama completa de produtos de jumper FTTA. O número de núcleos de fibra, tipos de cabos e conectores pode ser correspondente arbitrariamente. Tem as vantagens de transmissão estável, alta confiabilidade e personalização. É amplamente utilizado em redes de área local, FTTA, CATV, etc. Cena de rede óptica.
