Perfil do produto
O cabo do cabo de tronco OM3 reversível 12 fibra óptica MTP/MPO Patch Cord, utilizando a tecnologia inovadora de conector MPO (Multi Fiber Push On), representa um auge de soluções de conectividade de fibra de alta densidade.
O om3 cabo de cabo de tronco reversível 12 fibra óptica MTP/MPO Patch Cord oferece compatibilidade perfeita com vários módulos de transceptor, tornando -o uma escolha versátil para diversas aplicações.
Sejam as configurações de FTTX ou 40/100GSFP, ambientes SFP+ exigindo linhas de fibra óptica integradas, o cabo de patch de 12 fibras de fibra de fibra OM3 é projetado para se destacar.
O cabo do cabo de tronco OM3 reversível 12 fibra óptica MTP/MPO Patch Cord, é o cabo do tronco MPO, caracterizado por baixa perda de inserção e alta perda de retorno.
O cabo do tronco Optico MPO tem uma perda de inserção de 0,3dB no multimodo e 0,35dB no modo único.
O cabo do tronco Optico MPO pode ser personalizado.
Especificações do produto
| Propriedades físicas | Parâmetro | ||
| Contagem de fibras | 18/08/16/24/32/48 Fibras/Custom | ||
| Modo de fibra | SM (OS2)/mm (OM3/OM4/OM5) | ||
| Tipo de conector | EUA Coec MTP feminino/masculino; MPO feminino/masculino | ||
| Polaridade | Digite A/B/C. | ||
| Jaqueta a cabo | PVC/LSZH/OFNP | ||
| Cor da jaqueta | Amarelo/aqua/magenta/verde limão/costume | ||
| Diâmetro do cabo (mm) | 3 | ||
| Raio mínimo de dobra | 7.5 | ||
| Comprimento de fibra e bota | Personalizável | ||
|
|
|||
| Propriedades ópticas | Parâmetro | ||
| Perda de inserção (dB) | Perda padrão | Baixa perda | Ultra baixa perda |
| Menor ou igual a 0,7 | SM menor ou igual a 0,35, mm menor ou igual a 0,5 | Menor ou igual a 0,25 | |
| Perda de retorno (dB) | Sm maior ou igual a 60, mm maior ou igual a 20 | ||
| Comprimento de onda (nm) | SM 1310/1550, mm 850/1300 | ||
| Força de tração (n) | A longo prazo | Curto prazo | |
| 70N | 220N | ||
| Temperatura operacional (grau) | -40 ~ +85 | ||
| Temperatura de armazenamento (grau) | -20 ~ +70 | ||
Recursos do produto
Especialização em conector MPO
O conector MPO, uma parte da série MT, está equipado com orifícios de guia de engenharia de precisão e pinos-guia, garantindo uma conexão exata e segura. Essa tecnologia permite até 12 núcleos no design MPO de 12 núcleos mais comumente usado, permitindo maior densidade e compactação.
Modo e versatilidade do cabo
O cabo do tronco OM3 suporta opções de modo único e de modo múltiplo, atendendo a vários requisitos de rede. Escolha os tipos de cabos simplex, duplex ziocord ou vários núcleos para obter a máxima flexibilidade.
Confiabilidade em extremos
Operando efetivamente dentro de uma faixa de temperatura de -25 graus para +70 grau e uma faixa de armazenamento de -40 graus para +85 grau, este cabo de patch é construído para suportar condições adversas.
Durabilidade
Projetado para longevidade, o cordão de patch possui durabilidade de até 500 ciclos com um aumento máximo de 0,2 dB, garantindo desempenho consistente ao longo do tempo.
Fibra Corning/YOFC
Todas as nossas Ferrules MPO são de Hakusan
Forneça 8 a 144 conexão de fibra
Ramo colorido e fácil de ser reconhecido
A confiança da nossa marca vem de uma produção forte
Aplicações
O jumper de fibra de ramificação MTPMPO de 8 núcleos realiza conexão direta de 40g SR4 a 10G SR
Jumper de backbone MTPMPO de 12 núcleos e painel de adaptador 40G Realizará 10G a 40G Atualização de rede
40G SR4 e 12 núcleos MTPMPO Jumper de fibra de tronco diretamente
100% testado estritamente antes da entrega
Teste IL/RL
Teste 3D
Teste de temperatura

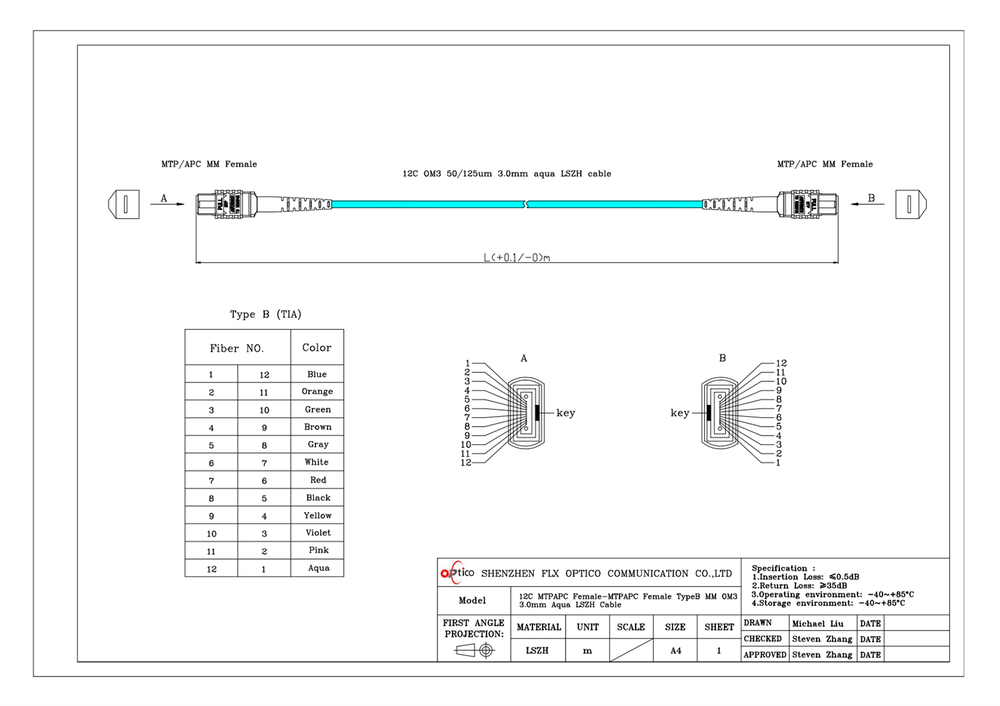

Desenho de produção
A Optico possui uma equipe poderosa de engenheiros, desenhos de instruções de produção, logotipos, cores, conectores, número de núcleos e outros requisitos especiais podem ser personalizados.
Bem -vindo ao contato conosco para personalizar seus requisitos especiais.
Soluções de conectividade
Interconexão de 40g a 4x 10g
1. Solução de cabeamento do núcleo:
um. Equipamento de conexão central:
Utilize um interruptor de alta eficiência emparelhado com 40G BASE-SR4 QSFP + 850 NM 150M Módulo de transceptor óptico para conectividade de 40 GB/S.
b. Método de conexão de fibra: empregarLC UPC para LC UPC DUPLEX OM5 Multimode Patch CordsouCordões de remendo MTP de 12 núcleospara conexões de equipamento.
c. Gerenciamento de cabeamento de fibra: incorporar umPainel de adaptador de fibra SM duplex de 12 × LCe aGabinete de montagem de rack 1u de alta densidade com uma gaveta deslizantepara organizar os cabos e reduzir a desordem.
Como alternativa, use umPainel MTP de 12 portascom um semelhanteGabinete de montagem em rack.
2 CORE PARA ACESSAR A CONEXÃO:
Conecte pontos de núcleo e acesso usandoMTP OM 4 12- Cordas Core Patch.
3. Solução de cabeamento de acesso:
um. Equipamento de conexão central: inclua uma chave de alto desempenho comMódulo de transceptor óptico 10G SFP+.
b. Método de conexão de fibra:Use LC UPC para LC UPC Duplex Multimode Patch CordsouCordões de remendo MTP de 12 núcleospara conexões de equipamento.
c. Gerenciamento de cabeamento de fibra:
ImplementarPainel de patch de fibra 1U, 12 LC Duplex ODFJuntamente com um gabinete de montagem de rack 1u de alta densidade, descarregado com uma gaveta deslizante para manter os cabos organizados.
Como alternativa, use um24f 2 × 12f MPO-6LC MPO Cassete, OM3, junto com umGabinete de montagem de rack 1u de alta densidade descarregado com uma gaveta deslizantemanter cabos organizados para evitar a desordem.
Certificados
CE
CPR
ISO
Rohs
Camas completas de testes de confiabilidade de laboratório de terceiros
Teste de acoplamento
Teste de queda
Teste de durabilidade
Teste de temperatura e umidade de alta constante
Teste de temperatura alta baixa
Teste de perda
Teste de inspeção de seção transversal micro
Resistente ao teste de flexão repetido
Teste de queima vertical único
Teste de mudança de temperatura
Teste UV
Entrega (7-15 dias)
Como podemos ficar ao seu lado
- Resposta rápida dentro de 24 horas
- Serviço de consultoria individual
- Suporte profissional para a equipe técnica (o RL pode até atingir os conectores de 85dB/ grau B)
- Controle de qualidade super rigoroso (experimento real de 1000 vezes plug)
- Enorme capacidade de produção
- Nunca mude os preços arbitrariamente
