Módulo Mux/Demux de 100G 8 canais DWDM
Os módulos Mux Demux passivos DWDM oferecem os benefícios de um multiplexador de divisão de onda densa em uma solução totalmente passiva. Eles são projetados para transmissão de longa distância, onde os comprimentos de onda são compactados firmemente na faixa de comprimentos de onda da banda C, até 48 comprimentos de onda na grade de 100GHz (0,8nm) e 96 comprimentos de onda em 50GHz grade (0,4 nm). O padrão ITU G.694.1 e Telcordia GR1221, GR1209, CE, RoHS, FCC são compatíveis.
OPTICO DWDM Mux Demux são modulares, escaláveis e são perfeitamente adequados para transportar serviços PDH, SDH / SONET, ETHERNET sobre WWDM, CWDM e DWDM em redes ópticas metro edge e de acesso.
Especificações do produto
| Parâmetro | 4 canais | 8 canais | 16 canais | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nm) | Grade ITU 100GHz | ||||||
| Precisão do comprimento de onda central | ±0.5 | ||||||
| Espaçamento de canais (GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | Maior ou igual a 0,22 | ||||||
| Perda de inserção (dB) | Menor ou igual a 1,6 | Menor ou igual a 2,5 | Menor ou igual a 3,5 | ||||
| Uniformidade do canal (dB) | Menor ou igual a 0,6 | Menor ou igual a 1.0 | Menor ou igual a 1,5 | ||||
| Ondulação do canal (dB) | 0.3 | 0.3 | 0.3 | ||||
| Isolamento (dB) | Adjacente | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| Não adjacente | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| Perda de inserção Sensibilidade à temperatura (dB/grau) | Menor ou igual a 0,005 | ||||||
| Mudança de temperatura no comprimento de onda (nm/grau) | ＜0.002 | ||||||
| Perda Dependente de Polarização (dB) | ＜0.1 | ||||||
| Dispersão do modo de polarização (PS) | ＜0.1 | ||||||
| Diretividade (dB) | ＞50 | ||||||
| Perda de retorno (dB) | ＞45 | ||||||
| Entrega de potência máxima (mW) | 500 | ||||||
| Temperatura operacional (graus) | -5~+75 grau | ||||||
| Temperatura de armazenamento (graus) | -40~+85 grau | ||||||
| Dimensão do pacote (mm) | L100xW80xH10(8CH Mdoule) | ||||||
Aplicativos
Caso de projeto
Para atender às aplicações dos clientes, conecte C53-C60 DWDM Mux Demux de 8 canais ao canal de 1530 nm do CWDM Mux Demux de 8 canais para obter o híbrido. O amplificador Boost é implantado para amplificar a saída do canal único, o que otimiza o resíduo e a qualidade do sinal do link.
Diferentes métodos de transmissão
Sistema de transmissão bidirecional de fibra única WDM
Sistema de transmissão bidirecional de fibra dupla WDM
Vantagens do nosso DWDM
Baixa perda de inserção
Alto isolamento de canal
Economize recursos de fibra
Outros destaques
• Multiplexação de 8 canais em par de fibra
• Baixa perda de inserção
• Conectores LC/UPC
• Porta de monitor de 1% para Tx e Rx, garante fácil solução de problemas sem tempo de inatividade
• A porta de 1310 nm permite a sobreposição em uma rede legada de 1310 nm existente, como 1000Base SFP LX, 10G SFP+ LR, 40G
QSFP+ LR4 e 100G CFP LR4
• Porta de expansão para futura expansão de capacidade
• Compatível com ITU G.694.1, faixa ITU de 100 GHz, espaçamento de 0,8 nm
• Tecnologia de filtro de filme fino de alta qualidade
• Passivo, sem necessidade de eletricidade (MTBF cerca de 500 anos)
A confiança da nossa marca vem de uma forte equipe de produção
Certificados Internacionais
CE-WDM

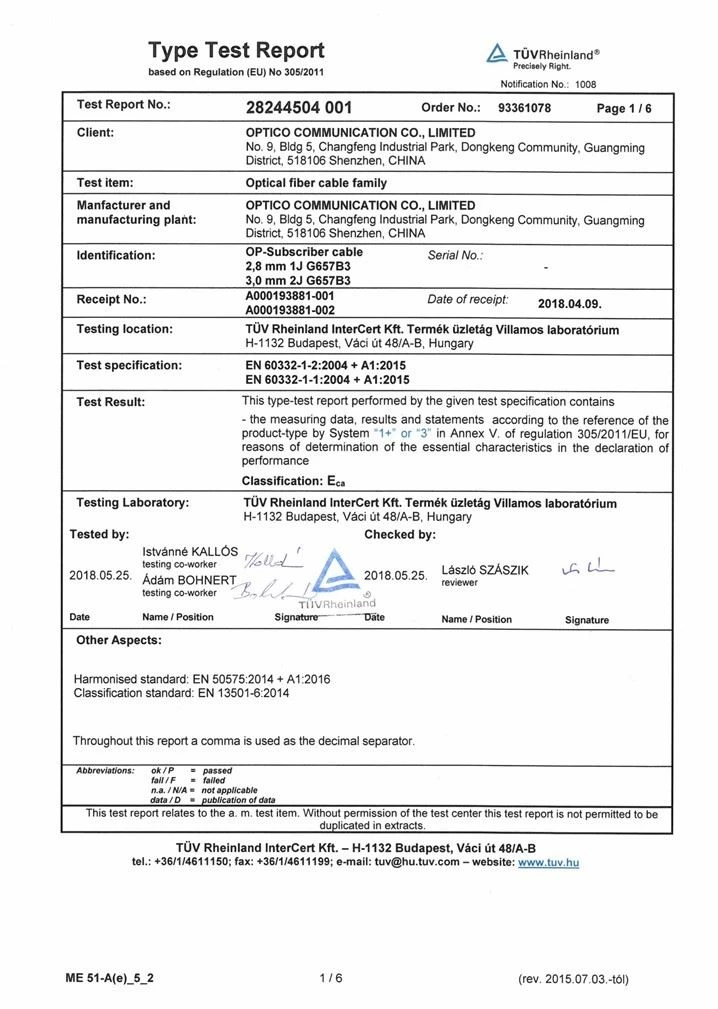

RCP
ROHS
Forte força de produção
4 linhas de produção WDM completas
Equipamento de teste importado

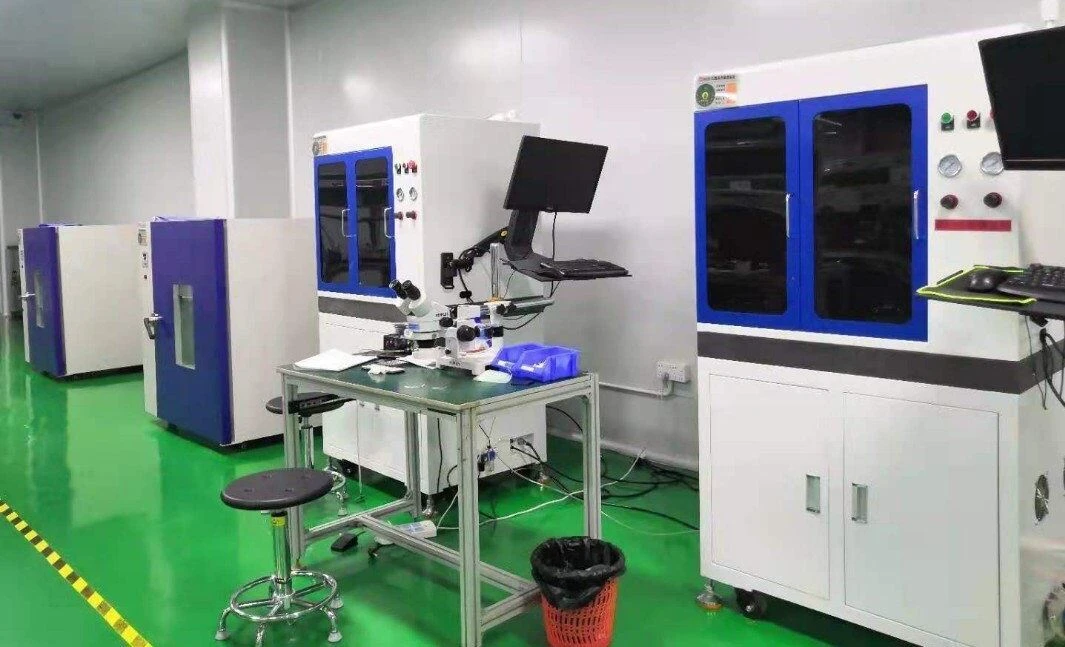

Ciclo de alta e baixa temperatura
Como poderíamos ficar ao seu lado
-
Resposta rápida em 24 horas
-
Atendimento individual
-
Suporte de equipe técnica profissional
-
Fornecer soluções da melhor qualidade
-
Equipe de produção forte
-
Os mais rigorosos padrões de controle de qualidade
-
Entrega rápida
