O princípio de trabalho do atenuador de fibra óptica
Atenuadores de fibra óptica geralmente produzem atenuação absorvendo luz.
O atenuante de fibra óptica tem um comprimento de onda de trabalho que pode absorver energia leve. Neste comprimento de onda, não deve refletir a luz porque isso pode causar uma reflexão de eco desnecessária no sistema de fibra óptica.
Outro tipo de atenuador de fibra óptica usa um certo comprimento de fibra óptica de alta perda para reduzir sua potência de sinal óptico de entrada, e opera de tal forma que sua potência de sinal de saída é menor do que a potência do sinal de entrada.
Reduza a potência óptica através da absorção, reflexão, difusão, dispersão, deflexão, difusão e dispersão do sinal óptico.
Tecnologia óptica envolvida no atenuador óptico
(1) Tecnologia de isolamento aéreo: A transmissão de luz na fibra óptica é restrita pela lei de reflexão total, e não pode ser dispersa, e a intensidade é relativamente estável. Uma vez separada da fibra óptica e uma lacuna de ar é adicionada entre a fibra óptica e a fibra óptica, a luz se espalhará, causando atenuação da luz.
(2) Tecnologia de deslocamento e deslocamento: Este método é mover os núcleos de duas fibras ópticas para uma pequena quantidade de tradução e deslocamento para alcançar o efeito da perda de energia.
(3) Tecnologia de fibra de atenuação: De acordo com o efeito de absorção de íons metálicos na luz, desenvolve-se a fibra de atenuação dopada com íons metálicos. A fibra de atenuação é inserida na ferrule cerâmica, e após um processo especial, pode ser transformada em atenuador fixo positivo e negativo.
(4) Método de vidro de absorção: A folha de vidro de absorção neutra polida opticamente também pode ser usada na produção de atenuadores ópticos.
Quando será usado o atenuador óptico?
Quando a potência óptica recebida pelo receptor óptico é relativamente grande e excede seu alcance de rolamento, quando ocorre distorção de saturação.
Campos de aplicação do atenuador de fibra óptica:
Rede de comunicação de fibra óptica
Rede de dados leves
Rede CATV de fibra
Medição do dispositivo óptico de alta potência
Avaliação de linha
Conexão, ajuste, etc. entre dispositivos.
Faixa de atenuação do atenuador óptico
A faixa de atenuação do atenuador óptico é de 0-65dB.
Entre eles, a faixa de atenuação do atenuador variável pequeno é de 0-25dB, e a faixa de ajuste é pequena.
Vantagens do sistema de teste atenuador de fibra óptica
Repetibilidade da atenuação
Boa intercambiabilidade
Alta precisão
Peso leve, tamanho pequeno, boa confiabilidade
A atenuação varia pouco com o comprimento de onda, a perda adicional é baixa, e a estabilidade é boa.
Qual é a perda adicional de um atenuador óptico?
A perda inerente do atenuador óptico é geralmente composta de atenuação causada pela perda do conector de fibra óptica e da face final impura do conector.
Classificação de atenuadores de fibra óptica
1. Atenuador de fibra variável
O atenuante de fibra variável é feito de fibra atenuante dopada com íons metálicos, que podem ajustar a potência óptica ao nível necessário.
2. Atenuador de fibra fixa
O princípio de que atenuadores ópticos fixos podem usar múltiplas funções para sistemas de fibra óptica.
Possui duas categorias principais, ou seja, tipo de linha e tipo de plug.
O tipo de linha parece um jumper de fibra óptica comum, que consiste em um cabo de fibra óptica conectando dois conectores de um tipo especificado.

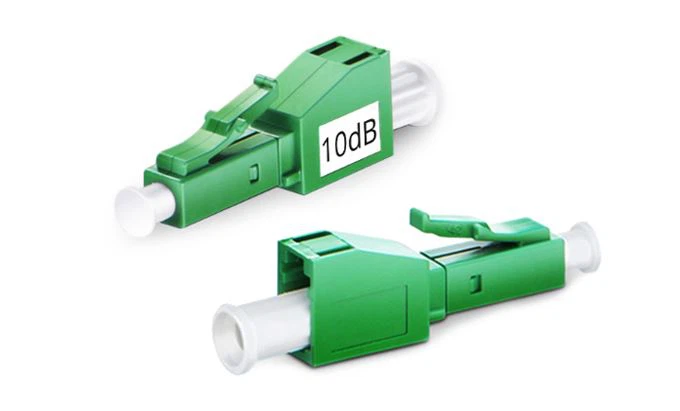

O atenuador do tipo plugue parece um conector de fibra óptica de cabeça grande, tem um macho e uma fêmea, e o mesmo tipo de conectores comuns, por exemplo, FC, ST, SC e LC.
O atenuador óptico fixo é geralmente feito na forma de um conector móvel, que pode perceber a conexão com a linha de fibra óptica.
Além disso, a face final da fibra óptica será banhada com uma película metálica de certa espessura, e uma lacuna de ar de vários mícrons é deixada no caminho óptico para obter uma atenuação fixa.
3. Atenuador de fibra óptica feminina e masculina
Este é um dispositivo masculino-feminino para diferentes designs de conectores (LC/SC/FC/ST/MU), PC, UPC ou APC grinding (APC pode escolher ferrules afilados ou escalonado), valor de atenuação: 1~30dB.
Comprimento de onda: modo único 1310um, 1550um ou comprimento de onda duplo; multimode 850um ou comprimento de onda duplo, equipado com tampa de poeira.
Característica do atenuante de fibra óptica Yin-Yang: fibra de atenuação dopada por íons metálicos alcança o efeito atenuante, alta resistência de energia, fonte de luz, tamanho pequeno, alta precisão, boa estabilidade, múltiplas formas e fácil de usar.
O último ponto é a gama de aplicações de atenuadores de fibra óptica: quadros de distribuição óptica, sistemas de rede de fibra óptica, sistemas de transmissão de fibra óptica de alta velocidade, sistemas de televisão a cabo (CATV), sistemas de multiplexação de divisão de comprimento de onda denso de longo prazo (DWDM), multiplexers ópticos de add/drop (OADM).
