No sistema de Multiplexação por Divisão de Comprimento de Onda Grosso, existem principalmente dois tipos de multiplexadores / demultiplexadores CWDM: multiplexador / demultiplexador CWDM bidirecional de fibra dupla e aqueles de fibra única.
Entre eles, o bidirecional de fibra dupla usa duas fibras ópticas para transmitir e receber sinais ópticos, e o comprimento de onda dos sinais ópticos transmitidos nas duas fibras ópticas é o mesmo, enquanto o transmissor de fibra única usa apenas uma fibra óptica para transmitir e receber sinais ópticos, portanto, o sinal óptico transmitido e o sinal óptico recebido na fibra óptica devem ser transmitidos em comprimentos de onda diferentes. O último é geralmente usado em aplicações de expansão de fibra com apenas uma fibra.
O multiplexador / demultiplexador bidirecional CWDM de fibra única
Multiplexador / demultiplexador CWDM bidirecional de fibra única geralmente tem apenas uma porta de linha (como mostrado acima), mas ainda existem alguns multiplexadores / demultiplexadores CWDM bidirecionais de fibra única que ainda usam portas de linha duplex, mas apenas uma interface está funcionando. Multiplexador / demultiplexador CWDM de fibra única FMU fornecido por nós na figura abaixo, embora esteja configurado com uma porta de linha duplex, na verdade apenas uma interface está funcionando, e a outra interface está marcada como" N / A" significa" indisponível" ;:

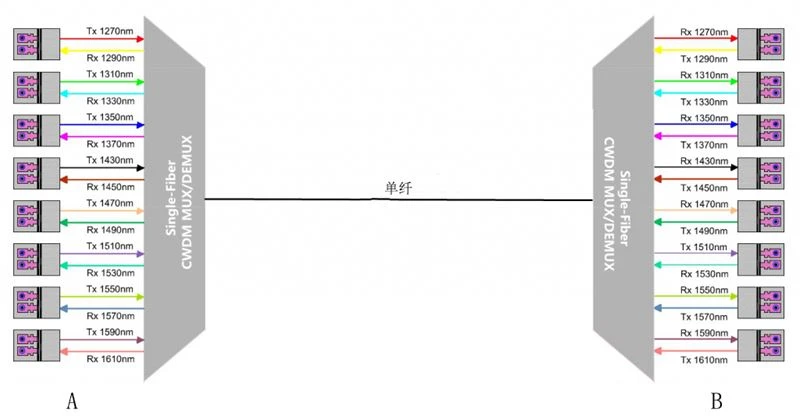

A figura abaixo é o diagrama do princípio de funcionamento do CWDM bidirecional de fibra única
multiplexador / demultiplexador. Na figura, um total de 16 comprimentos de onda são usados para realizar a transmissão de 8 tipos de sinais de portadora óptica em uma única fibra. Entre eles, o comprimento de onda do sinal óptico transmitido na extremidade A O comprimento de onda do sinal óptico recebido na extremidade B é o mesmo, e o sinal óptico transmitido na extremidade B tem o mesmo comprimento de onda que o sinal óptico recebido na extremidade A .
A imagem vem da Internet.
