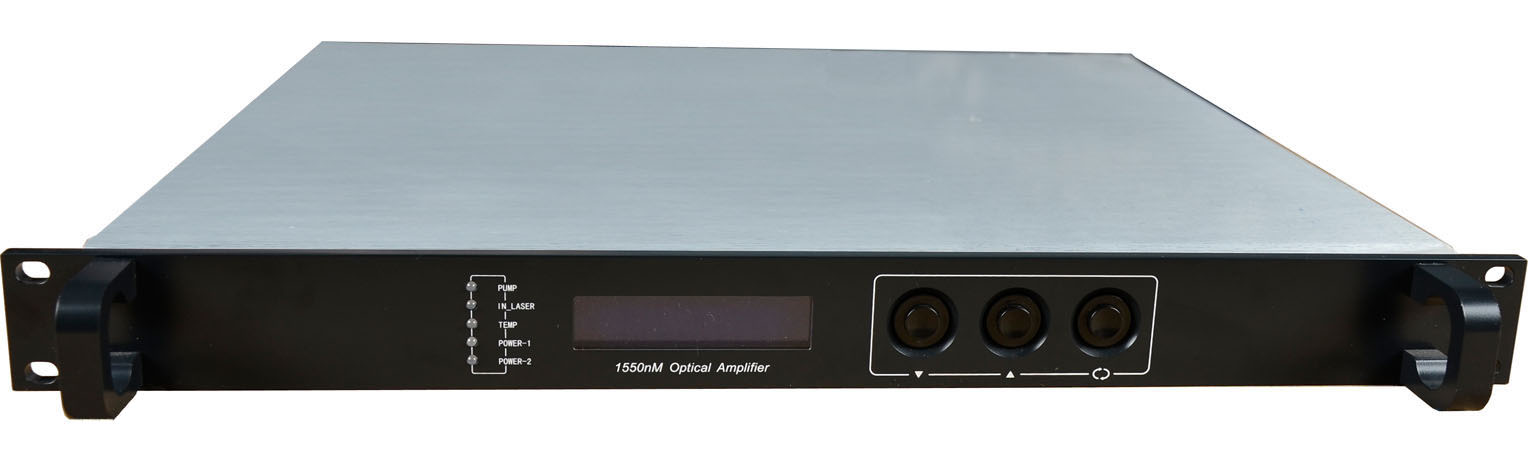

EDFA(Amplificador de fibra doped de Erbium)
EDFA é a abreviação de "Amplificador de Fibra Óptica dotado de Erbium" em inglês, o que significa amplificador de fibra dotado de erbium.
É um dispositivo óptico ativo que amplifica a luz do sinal. A função principal é compensar a luz do sinal no link de transmissão.
EDFA (Erbiur Doped Fiber Amplifer) é um representante de amplificadores de fibra. Uma vez que o EDFA tem um comprimento de onda de 1550 nm de trabalho, o que é consistente com a faixa de baixa perda da fibra óptica e sua tecnologia é relativamente madura, é amplamente utilizada. A fibra dopada de erbium é o componente central do EDFA. Ele usa fibra de quartzo como material de matriz e incorpora uma certa proporção de íons de estrôncio de elementos de terras raras (Er3+) em seu núcleo. Quando uma certa luz da bomba é injetada na fibra dopada pelo erbium, o Er3+ é animado do baixo nível de energia para o alto nível de energia. Uma vez que o Er3+ tem uma vida curta em altos níveis de energia, ele rapidamente entra no nível de energia mais alto na forma de transição não radiativa. Uma distribuição de inversão populacional é formada entre o nível de energia e o baixo nível de energia. Uma vez que a diferença de energia entre os dois níveis de energia é exatamente igual à energia do fóton de 1550 nm, apenas a radiação estimulada de luz de 1550 nm pode ocorrer, e apenas o sinal óptico de 1550 nm pode ser amplificado.
Características
O módulo é um amplificador integrado de fibra dopada de erbium, que é dividido em dois tipos: módulo EDFA integrado fotoelétrico e módulo de ganho óptico. Possui características de tamanho pequeno, baixo consumo de energia e uso conveniente. Ele pode ser facilmente instalado de várias maneiras de acordo com o uso do usuário. Tais sistemas de aplicação, como em racks SDH, caixas CATV e racks de sistema DWDM.
Vantagem
1. Alta qualidade: A bomba pré-estágio é geralmente de 980nm, o último estágio é bombeado 1480nm, e a potência é otimizada por software para minimizar o NF do EDFA, que é comparável à chamada luz de baixa potência. O sistema pode alcançar excelente CNR.
2. Confiabilidade: Adota rack padrão de 19′′′ 1U, fonte de alimentação de comutação de alto desempenho incorporada, pode funcionar em tensão de rede da cidade de 85∽265, e também pode escolher a fonte de alimentação DC48V (reserva necessária); dissipação de calor do chassi pode ser controle automático de temperatura.
3. Intuitivaidade: O laser da bomba é o dispositivo mais caro de toda a máquina. O microprocessador dentro da máquina monitora o estado de funcionamento do laser da bomba, e os parâmetros de trabalho são exibidos pela janela LCD do painel.
Características
1. Tipo de gerenciamento de rede: O transponder de monitoramento de status opcional é garantido para atender à norma nacional e é compatível com a norma SCTE HMS, que pode realizar a função de monitoramento de gerenciamento de rede.
2. Tipo de plug-in de alimentação: A fonte de alimentação de comutação plug-in do tipo alumínio é benéfica para dissipação e substituição de calor. E fonte de alimentação dupla hot e cold backup.
3. A potência óptica de saída é ajustável: a potência óptica de saída pode ser ajustada na faixa (-3dB), que precisa de instruções especiais ao encomendar.
