Introdução do cabo óptico ADSS
O cabo óptico ADSS também é chamado de cabo óptico auto-suporte totalmente dielétrico. O cabo óptico totalmente dielétrico usa material totalmente dielétrico. Auto-suporte significa que o membro reforçador do cabo óptico pode suportar seu próprio peso e carga externa. Este nome aponta para o ambiente de uso e as principais tecnologias desse tipo de cabo óptico: por ser autossustentável, sua resistência mecânica é de grande importância; o uso de materiais totalmente dielétricos é porque o cabo óptico está em um ambiente de alta tensão e forte-elétrico, e deve ser capaz de suportar forte impacto elétrico; Como é usado em uma torre de poste de energia, deve haver cabides correspondentes para fixar o cabo óptico na torre do poste. Ou seja, o cabo óptico ADSS possui três tecnologias-chave: design mecânico de cabo óptico, determinação de pontos de suspensão e seleção e instalação de hardware de suporte.
As propriedades mecânicas dos cabos ópticos ADSS são refletidas principalmente na tensão máxima permitida (MAT), na resistência diária média (EDS) e na resistência máxima da tração (UTS) do cabo óptico.
As normas nacionais para cabos ópticos comuns estipulam claramente a resistência mecânica dos cabos ópticos com diferentes métodos de uso (como sobrecarga, tubulação, enterrado direto, etc.). O cabo óptico ADSS é um cabo óptico aéreo auto-suporte, por isso, além de suportar o efeito de longo prazo de sua própria gravidade, ele também deve ser capaz de suportar o batismo do ambiente natural. Se o design de desempenho mecânico do cabo ADSS não for razoável e não for compatível com o clima local, haverá riscos de segurança ocultos e a vida útil do cabo será reduzida. Portanto, cada projeto de cabo ADSS deve ser baseado no ambiente natural da rota do cabo e no espaço do ADSS. A distância de instalação pode chegar a 1800 metros por bloco, com resistência à alta tensão, boa resistência à corrosão elétrica e proteção contra raios. É colocado na torre do polo da linha de transmissão e tem forte desempenho antibalístico. A arma de areia comum não causará danos defeituosos ao cabo óptico quando for disparado a uma distância de 10 metros. Também tem forte resistência à temperatura baixa e adaptabilidade ambiental. Os cabos ópticos são colocados de forma independente sem depender de linhas de transmissão de energia, o que é conveniente para construção e manutenção, e não requer quedas de energia, e os cabos ópticos também são relativamente baratos.
Modelo do produto: ADSS-24B1-100M

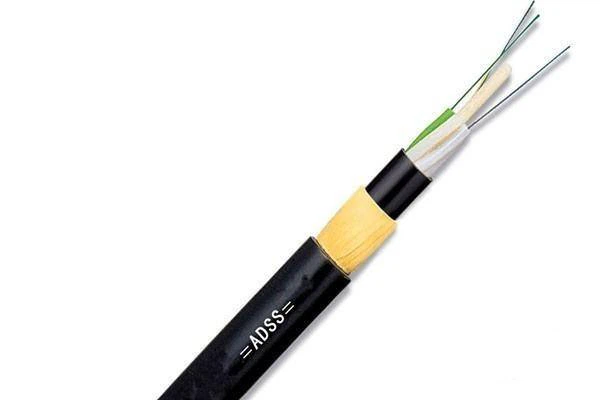

Estrutura do produto: tubo solto PBT, reforço do núcleo não metálico (FRP), baanha interna de PE, camada de fibra de aramida, baiato externo de PE ou baia exterior anti-rastreamento
Método de colocação: sobrecarga
Temperatura de funcionamento: -40 °C ~ 65 °C
Aplicação: É usado para linhas de comunicação em ambientes de colocação aérea, como sistemas de transmissão de energia de alta tensão, zonas propensas a raios e longas extensões.
Primeiro, estrutura de cabo óptico ADSS
1. Elementos de design de cabo óptico ADSS:
2. Áreas meteorológicas ambientais: 1. Velocidade do vento 2. Espessura do gelo 3. Temperatura do ar 4. Topografia
3. Linhas de energia erguidas: 1. Tensão de alta tensão nominal e tensão operacional máxima
4. Tipo de torre e tipo e arranjo de arame e fio terra
5. Comprimento de tensão, faixa padrão (faixa representativa, alcance horizontal máximo, alcance vertical máximo)
6. A sag máxima dos fios e fios de terra de cada seção de tração.
Duas características do cabo óptico ADSS:
1. Design razoável e controle preciso do excesso de comprimento da fibra óptica no tubo solto, de modo que o cabo óptico tenha excelente desempenho de tração e desempenho de temperatura.
2. Controle com precisão o processo de torção de aramida e melhore a resistência à tração do cabo óptico.
3. O potencial espacial da área de colocação do cabo não é superior a 110KV, e a baia externa de PE comum é usada. O potencial espacial da área de colocação do cabo é maior que 110KV, e a baia anti-rastreamento AT é usada.
4. Peso leve e diâmetro de cabo pequeno, reduzindo o impacto do gelo e do vento e a carga sobre torres e suportes.
5. Grande extensão, o vão máximo pode ser erguido continuamente acima de 1000 metros.
6. Design Auxiliado por Engenharia (medidor de tensão de arco, cálculo de força de campo, seleção de ponto de suspensão, configuração de hardware).
Três, faixa de aplicativo de cabo óptico ADSS:
(1) Nas linhas de energia antigas e novas, as mesmas torres de energia são erguidas;
2 (2), ocasiões que requerem um grande salto;
(3), campos elétricos fortes, múltiplos raios, frios e outras áreas;
Quatro, classificação da baia do cabo óptico ADSS:
Baásia de PE: baia de polietileno comum. Para linhas de energia abaixo de 110KV.
Baá em baia: baá de anti-rastreamento. Para linhas de energia acima de 100KV.
Bainha de ZY: Bainha de polietileno retardante de chama.
