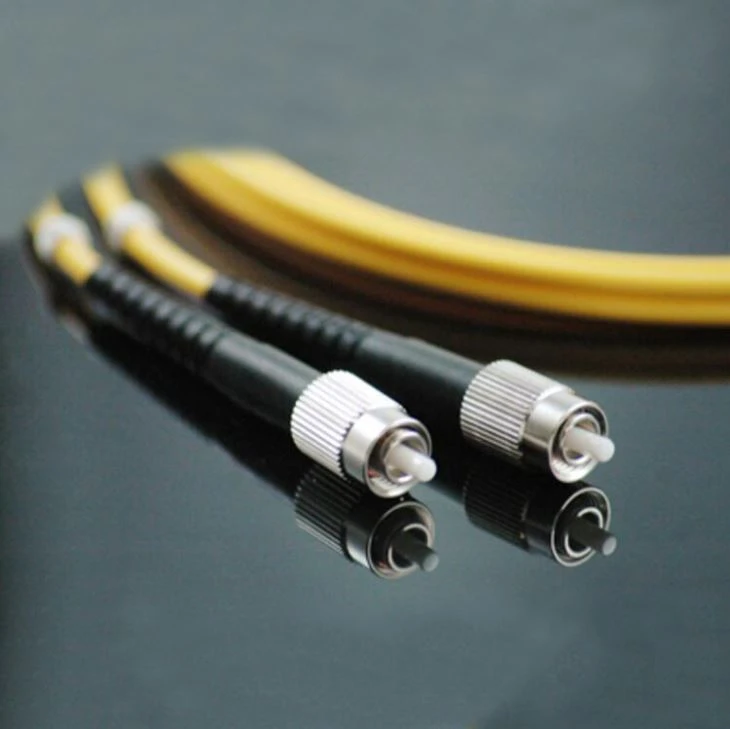

Conectores de fibra óptica FC UPC
Este conector foi desenvolvido pela primeira vez pela Japan NTT. FC é a abreviação de Ferrule Connector, indicando que o método de reforço externo é usar uma manga metálica, e o método de fixação é uma fivela de parafuso. O conector mais antigo, tipo FC, a face final de acasalamento do pino de cerâmica utilizado é um método de contato planar (FC). Este tipo de conector é simples em estrutura, fácil de operar e fácil de fabricar, mas a extremidade da fibra é mais sensível à poeira, e a reflexão do Fresnel é fácil de produzir, e é mais difícil melhorar o desempenho da perda de retorno. Posteriormente, esse tipo de conector foi melhorado, utilizando um pino esférico (PC) com uma face final de acasalamento, e a estrutura externa não foi alterada, o que fez com que o desempenho de perda de inserção e perda de retorno melhorasse muito.
Especificações do produto:
| Perda de inserção | <=0.20db(apc),><> |
| Perda de Retorno | >=60dB(APC), >=50dB(PC) |
| Durabilidade | <=0.20db typical="" change,="" 1000=""> |
| Temperatura de operação | -40°C a +85°C |
| Tamanhos do furo de ferrule | 125,0+1/-0μm, Concentricidade:<> |
| 125,5+1/-0μm, Concentricidade:<> | |
| 126,0+1/-0μm, Concentricidade:<> |
Aplicativos:
Catv
Metro
Equipamento de teste
Instalações de instalações
Redes de processamento de dados
Redes de telecomunicações
Redes de Áreas Locais (LANs)
Redes de área ampla (WANS)
Término do dispositivo ativo
Características:
Baixa perda de inserção e alta perda de retorno
Corpo de latão banhado a níquel
Botas estilo Telcordia
Alinhamento de alta precisão
Ferrule cerâmico flutuante livre
Chave anti-rotação de precisão e corpo resistente à corrosão
Os conectores comuns de fibra óptica no laboratório são FC/PC e FC /APC. Fc aqui refere-se ao contator ferrule, que é uma manga metálica feita de aço (uma diferença entre conectores de fibra óptica e conectores de cabo é a textura metálica, os conectores de cabo são feitos principalmente de cobre, para boa condutividade; e conectores de fibra óptica Não há eletricidade, e cobre é macio, caro e enferrujado). Para conectores que são todos metálicos, essas duas abreviaturas são muitas vezes ignoradas. Por exemplo, FC / PC pode ser convencionalmente chamado de PC, enquanto APC refere-se a FC / APC. PC refere-se a contato próximo (contato físico), que também é contato próximo. De acordo com a diferença de perda de retorno, o conector é dividido em PC, SPC, UPC e APC. SPC refere-se a contato super físico, UPC refere-se a contato ultra físico. A perda de retorno especificada pelos padrões da indústria pc, SPC e UPC são -35dB, -40dB e -50dB (perda de retorno refere-se a quanto da luz é refletida pela face final do conector, quanto menor a perda de retorno, melhor, é claro Você também pode dizer que quanto maior o valor da perda de retorno, melhor, independentemente do sinal de menos na frente). Diferentes conectores não podem ser misturados em princípio, mas as faces de extremidade de fibra de PC, SPC e UPC são todas planas, e a diferença está na qualidade da moagem. Portanto, a conexão mista de PC, SPC e UPC não formará um conector permanente. Danos físicos. APC é completamente diferente. Sua face final é moída para um ângulo de 8 graus, que é reduzir o reflexo. Sua perda de retorno padrão da indústria é de -60dB. O conector APC só pode ser conectado ao APC. Como a estrutura do APC é completamente diferente da do PC, se esses dois conectores estiverem conectados com uma flange, a face final de fibra do conector será danificada. O método para conectar APC ao PC é realizado pelo jumper de fibra convertido de PC para APC. Além disso, deve-se notar que os conectores APC geralmente são verdes (as fibras amarelas são apenas fibras de modo único), e o olho humano pode ver a inclinação da superfície final da fibra. Portanto, para evitar confusão no uso de conectores durante o experimento (para evitar destruir portas de entrada, como espectrômetros), ao comprar lasers, jumpers, etc., o fabricante deve ser uniformemente necessário para fornecer conectores APC. FC / PC FC / UPC FC / APC pode ser conexão mista, a atenuação do sinal não será muito grande, de acordo com a perda de inserção padrão nacional deve ser inferior a 0,5dB. A aplicação depende principalmente do tipo de adaptador. Geralmente, existem muitos FCs para racks ODF de comunicação, muitos SCs para portas ópticas de equipamentos, e muitos STs em LANs e radiodifusão.
