Cabo de fibra ótica aérea ADSS

O cabo ótico ADSS (cabo de fibra ótica totalmente dielétrico autossuportado, também conhecido como cabo ótico totalmente dielétrico autossuportado) é um tipo de cabo de fibra ótica totalmente dielétrico autossustentável, que é composto de materiais dielétricos, contém o necessário sistema de suporte, e pode ser diretamente pendurado na torre elétrica. O cabo óptico não metálico é usado principalmente para a linha de comunicação do sistema de transmissão de energia de alta tensão aérea e também pode ser usado para a linha de comunicação no ambiente de instalação aérea. como áreas sujeitas a raios e grandes vãos.

ADSS Cable Aerial Fiber Cable 1

Lugar de origem: Shenzhen, China

Nome da marca: OPTICO

Número do modelo: ADSS-48-300m

Número de condutores: ≥ 10

Estrutura do cabo: cabo de fibra óptica ADSS

Aplicação: Aérea

Opções de fibra: ITU G652D, G657A, OM1, OM2, OM3, OM4

Contagem de fibras: 2-288 núcleos

Tensão de instalação: 15KN

Raio de curvatura (em instalação): 20 x diâmetro externo do cabo

Membro de força: Kevlar Yarn

Material da jaqueta: Polietileno Preto (PE)

Certificação: ISO9001 / CE / RoHS

Garantia (ano): 2

Capacidade de abastecimento: 1000 quilômetros / quilômetros por mês

Detalhes da embalagem: carretel de madeira, carretel de ferro-madeira

Porto: Shenzhen

Características
Pode ser instalado sem desligar a energia.
Excelente desempenho. O indutivo máximo no ponto de operação da jaqueta pode chegar a 25kV.
Peso leve e pequeno diâmetro reduzindo a carga causada pelo gelo e vento e a carga em torres e contrafortes.
Grandes comprimentos de vão e o maior vão mais de 200m.
Bom desempenho de resistência à tração e temperatura.
A vida útil do projeto é superior a 30 anos.

Características do cabo óptico ADSS:

O diâmetro do cabo pequeno, peso leve, extensão pode ser de 1500M e a carga adicional na torre é baixa;

Alta resistência à tração, que pode exceder 90KN;

Estrutura não metálica, bom desempenho de isolamento, proteção contra raios;

Processo de produção sofisticado, o fio de aramida é tensionado uniformemente, com excelentes propriedades de tensão e deformação;

Excelente desempenho anti-tiro;

O melhor desempenho anticorrosivo;

Ele pode ser construído sem falha de energia, e a falha das linhas de energia não afetará a transmissão normal dos cabos ópticos;

Projeto de fibra ótica multimodo e modo único e cabo ótico integrado;

O formato suave faz com que o cabo óptico tenha desempenho aerodinâmico superior;

A estrutura do cabo óptico totalmente dielétrico é propícia para instalação e manutenção;

Ampla gama de adaptação de temperatura, pequeno coeficiente de expansão linear, atendem aos requisitos de ambientes hostis.

Formulários
A estrutura ADSS não contém quaisquer substâncias metálicas e é adequada para áreas com raios e áreas de alta tensão. A instalação é simples e o custo é superior ao de outros cabos ópticos comuns. Geralmente usado em áreas onde é difícil colocar, instalação através de lago, rio, etc.

Estrutura e especificações técnicas ADSS-SJ (50-150M)

Ref. Exterior	Ref. Peso	Gravando. Máx. Diária	Max	Quebrar	Força	Módulo de	Calor	Span Adequado
Admissível
Diâmetro	(kg / km)	Tensão de Trabalho	Tensão de Trabalho	Força	Membro	Elasticidade	Expansão	(Padrão NESC, m)
(milímetros)		(kN)	(kN)	(kN)	CSA	CSA	Coeficiente
	Casaco PE	Jaqueta AT				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
11	110	120	1	2.5	8	3	6.6	2.1	120	80	100	80
11.5	115	125	1.5	4	10	4.5	7.3	1.8	180	120	150	120
12	120	130	2.5	6	15	7.5	8.3	1.5	250	150	290	150

Estrutura e especificações técnicas ADSS-DJ (50-750M)

Ref. Exterior	Ref. Peso	Gravando. Máx. Diária	Max Admissível	Quebrar	Força	Módulo de	Calor	Span Adequado
Diâmetro	(kg / km)	Tensão de Trabalho	Trabalhando Tensão	Força	Membro	Elasticidade	Expansão	(Padrão NESC, m)
(milímetros)		(kN)	(kN)	(kN)	CSA	CSA	Coeficiente
	Casaco PE	Jaqueta AT				(mm2)	(kN / mm2)	(x10- 6/K)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18	0.3	670	460	650	460
15.5	190	204	9	26	60	32.2	19.1	0.1	750	530	750	510

Nota: Apenas uma parte dos cabos ADSS são listados na tabela. Cabos ADSS com outros espaços podem ser solicitados diretamente do OPTICO.

As especificações no quadro são uma condição em que não há nenhuma diferença de altura e as instalações são de 1%.

A contagem de fibras é de 2 a 72.A identificação das fibras está em conformidade com o padrão nacional.

Esta planilha de dados só pode ser uma referência, mas não como um suplemento para o contrato.

contacte os seus vendedores para obter informações detalhadas

Certificados:

Certificates(CE,ISO,ROHS,CPR)

Oficina de fábrica:

Optico Company Pictures

Optico Communication Workshop(1)

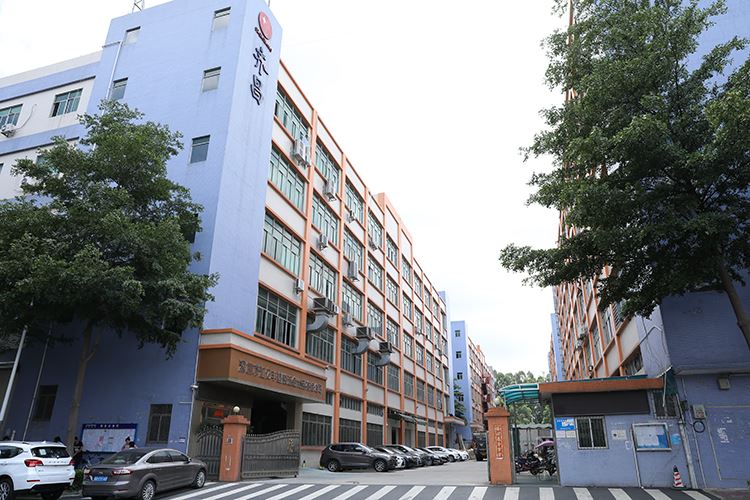

Fiber Optic Factory Manufacturer OPTICO
